가. (국가기간·전략산업직종 직종 정의)3D 프린터 기반으로 제품을 제작하기 위하여 제품스캐닝, 디자인 및 엔지니어링 모델링 및 3D프린터용, SW, HW를 운용할수 있다.
나. 대상물의 형상을 X, Y, Z 값의 수치정보를 가진 데이터로 취득하여 컴퓨터상에 3D데이터로 구현하기 위하여 스캐너를 결정하고, 스캔 데이터의 후처리 보정할 수 있다.
다. 오류 없이 3D프린팅 작업을 수행하기 위하여 3D프린팅 출력용 파일의 문제점을 파악하여 데이터를 수정하고 출력용 파일을 재생성할 수 있다.
라. 고품질의 제품을 출력하기 위하여 슬라이서 프로그램에서 지지대를 설정하고 슬라이싱하여 G코드 파일을 생성할 수 있다.
마. 제품출력 전 3D프린터의 최적화 상태로 만들기 위하여 3D프린터에 소재 장착, 데이터 업로드를 실시하고 3D프린터의 출력설정을 할 수 있다.
바. 원활한 3D프린팅을 위하여 출력과정 중 출력오류에 대처하고 출력 후 안전하게 제품을 회수할 수 있다.
사. 3D프린팅된 출력물에 최종 가공을 위하여 표면처리와 도장을 실시하고 검증을 통하여 상품화할 수 있다.

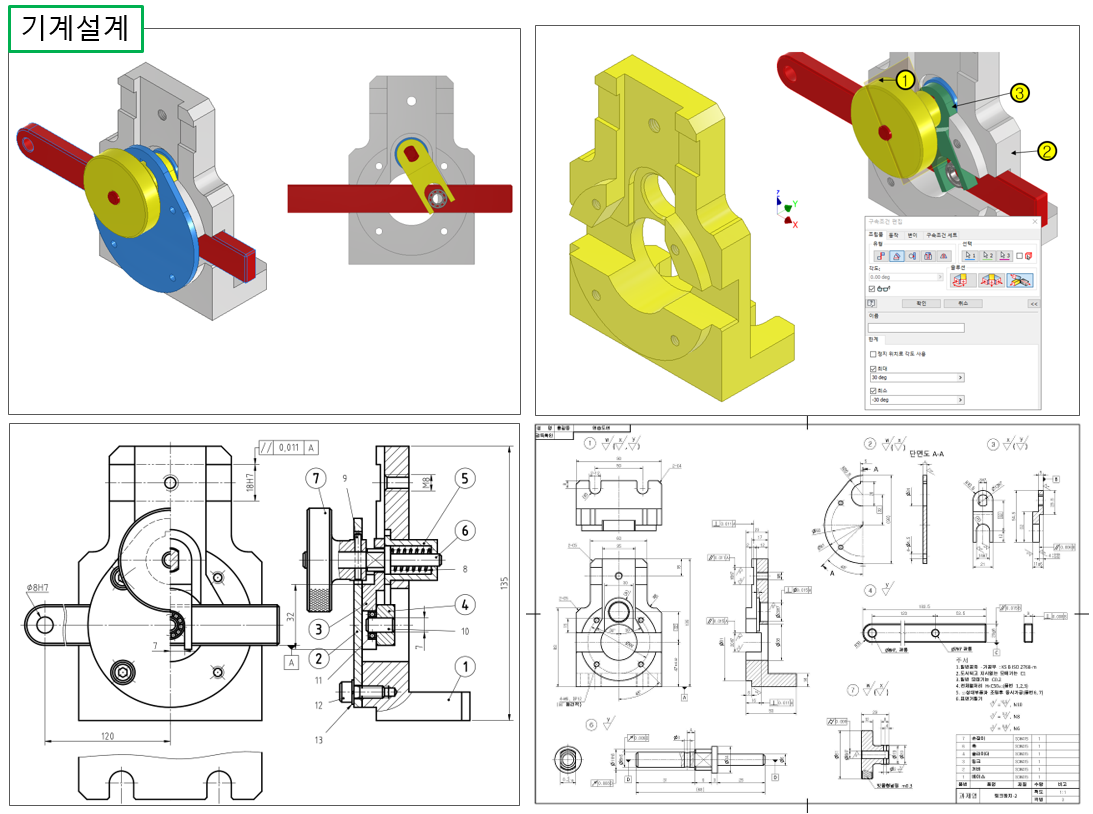

아. CAD 프로그램을 활용하여 제도 규칙에 따른 2D 도면을 작성하고, 확인하여 가공 및 제작에 필요한 2D도면 정보를 도출 할 수 있다.
자. 기계설계 규정에 따라 치수 및 공차를 표현하고, 도면 데이터를 관리할 수있다.
차. CAD 프로그램을 사용자 작업 환경에 맞도록 설정하고, 모델링 할 수 있다.
카. 형상 설계 오류를 사전에 검증하고 수정하여, 가공 및 제작에 필요한 형상에 관한 정보를 도출 할 수 있다
타. 기 작성된 조립도 및 부품도에서 표준부품을 파악하여 설계 규격을 준비하고, 투상도법으로부터 입체 형상을 구현하여 조립부분의 형상을 분석할 수 있다.
파. 각 기계 구성품의 체결을 목적으로 강도, 강성, 경제성,수명을 고려하여 체결요소를 설계할 수 있다.
하. 동력전달시스템에서 요구되는 동력전달요소의 구조와 기능을 파악하여 설계할 수 있다.

1. 2D도면작성(환경설정, 도면작성 및 편집, 단면도작성)
2. 2D도면관리(치수기입, 부품측정하여 도면화작성해보기, 도면피드백받기, 도면출력, 도면호환)
3. 3D형상모델링 작업 (환경설정, 스케치작성, 기본모델링)
4. 3D형상모델링 검토(조립도, 2D도면작성, 표면거칠기, 치수공차, 기하공차기입법, 주서작성법, 도면출력)
5. 기계제도실기 (KS규격집 찾는법, 기어박스, 동력전달장치, 편심구동장치, 드릴지그, 리밍지그 모델링, 중량산출)
6. 도면분석, 요소공차검토, 체결요소설계

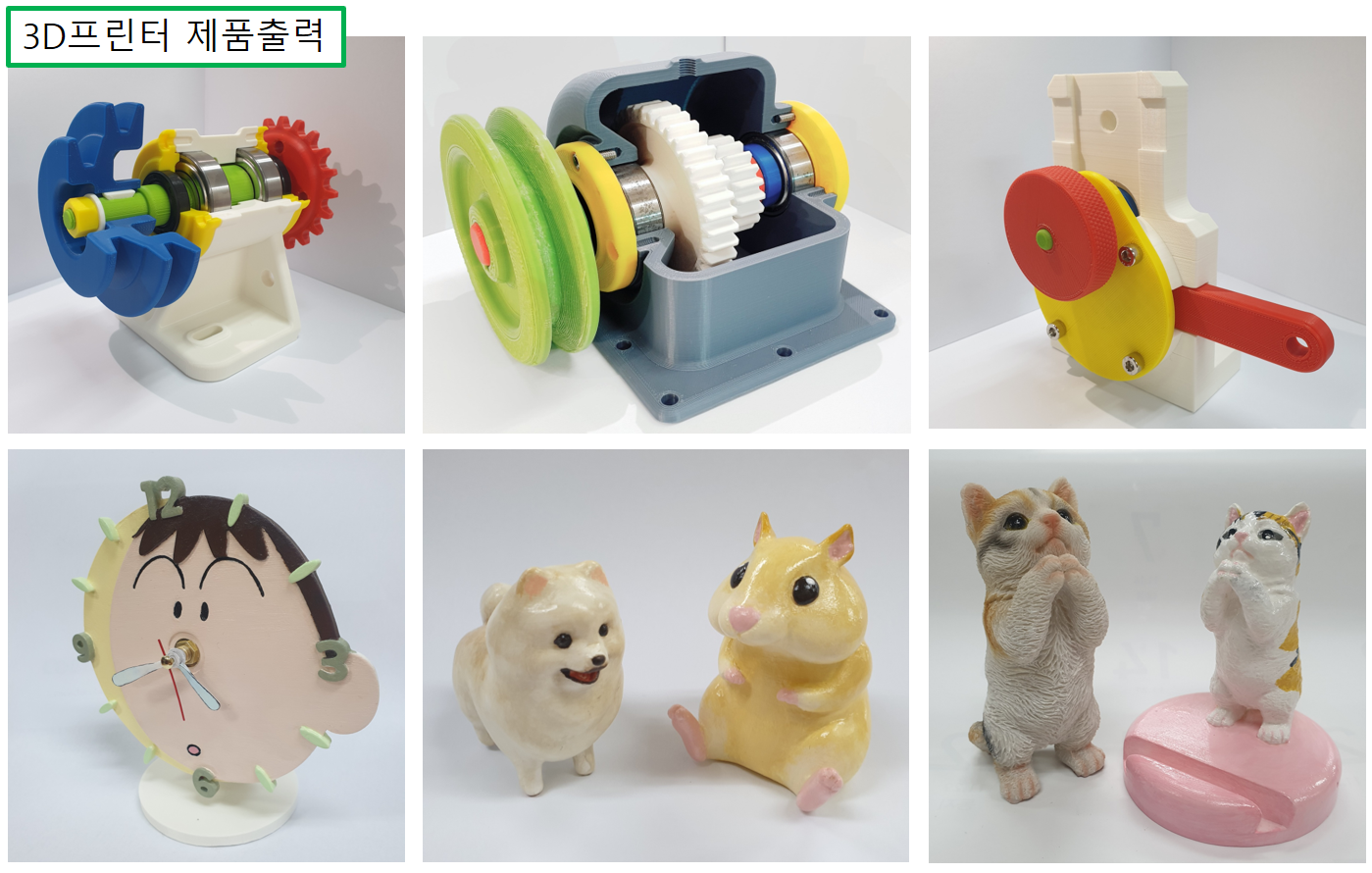

7. 3D프린터(SW설정, HW설정, 출력용데이터확정, 제품스캐닝, 제품출력, 후가공)

*** 사용프로그램 : AUTOCAD 2020한글, 인벤터 2020 한글, 3D프린터SW ***

01 전산응용기계제도기능사 (필기, 실기)대비
02 3D프린터운용기능사 (필기, 실기)대비
02 기계설계산업기사 작업형 실기대비
03 일반기계기사 작업형 실기대비
04 CAT2급(캐드실무능력평가)
